Tasarım USB RS232 seri bağlantı noktası donanım bağlantı diyagramı donanım sistem için dört grupta oluşur
İçine: USB arabirimi, CH341T, MAX232 ve RS232 arabirimi. Bunlar arasında USB ana bilgisayar, bu seçim USB veri yolu arabirimi türü bağlayıcıyı bağlamak için USB arabirimi; CH341T USB arabirim RS232 arayüzü tüm donanım işlevleri için; MAX232 RS232 ve TLL / CMOS seviye dönüşüm; RS232 cihazları bağlamak için RS232 arabirimi. Gerçek ihtiyaçlarına göre şu anda yaygın olarak kullanılan DB9 bağlayıcıyı seçin.
USB veri yolu 5V güç hatları bir çift ve bir veri sinyali satırları içerir. Normalde, + 5V Güç kablonuz
Kırmızı; zemin tel siyahtır; D + sinyal hattı yeşil; D-işaret hattı beyazdır. USB toplam
Geçerli en büyük kaynağı sağlamak için satır 500 ulaşabilirsiniz anne, küçük parça-ebilmek var olmak kullanılmış doğrudan CH341T
USB veri yolu 5V Güç kaynağı sağlar. C3 ve C4 yüksek frekans seramik kondansatörler, genellikle C3 kapasitesidir
4700pF ~ 0.02μF, CH341T dahili güç kaynağı düğüm ayırımı; 0,1 C4 kapasitesi
ΜF harici güç kaynağı ayırımı için kullanılır. Kristal X1, kapasitörler C1 ve C2 saat salınım için kullanılır
yol. X1 frekans 12 MHz, C1 ve C2 kapasitesi 15 ~ 30 pF yüksek frekanslı seramik kondansatörler
,
Devre test

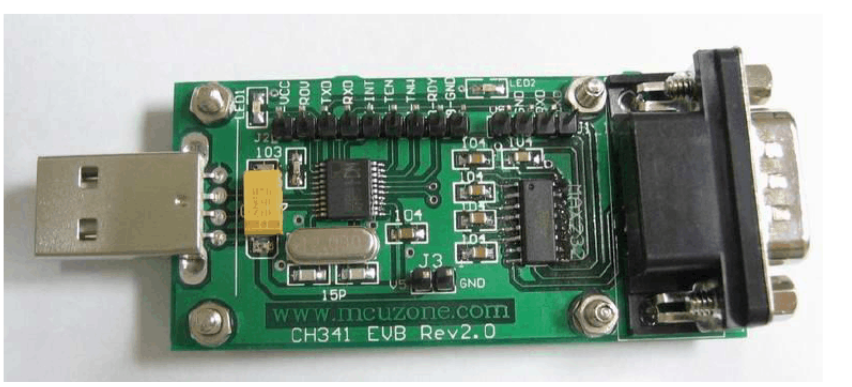

Bir USB RS232 dönüştürme kartına bağlayan bir bilgisayarda yüklü bir CH341T sürücü olması gerekir
CH341SER. Modül ilk bilgisayarın USB bağlantı noktasına bağlıysa EXE, bilgisayar ister yeni donanım bulmak için sürücü yükleme işlemini tamamlamak için yönergeleri izleyin. Sürücüsünü yükledikten sonra bilgisayarın USB arabiriminden öykünme seri bağlantı noktası sağlayabilir. Mantık işlevinde kullanım yöntemleri ve sıradan bilgisayar seri bağlantı noktası tam olarak aynı, destek en yaygın olarak kullanılan seri izleme ve hata ayıklama aracını program, uygulama herhangi bir değişiklik yapamazsınız, sen-ebilmek giriş olarak bir standart fiziksel seri bağlantı noktası sanal seri bağlantı noktasına erişim, USB arayüzü içine orijinal seri bağlantı noktası ürünleri öncül altında uyumlu donanım ve yazılım tutmak. "Seri hata ayıklama Yardımcısı" yazılım dönüştürücü kullanımı iletişim test sonuçları gösterildiği gibidir. Testi sırasında sanal bağlantı noktası COM3 dönüştürücü bilgisayara bağlandıktan sonra dönüştürücü başka bir bilgisayara COM1 bağlantı noktası ile RS232 Standart kablo ile bağlı olan var... İletişim kullanır 9600 baud hızı, 8 bit veri biti, 1 dur biti, eşlik biti, 2 bağlantı noktası otomatik olarak veri her 1000 ms gönder.
Dönüştürücü güvenilir USB arasında iletişim yapabiliyor görülebilir / RS232 bağlantı noktası farklı bilgisayarlar üzerinde. Ayrıca, iki dönüştürücüler, kullanımı farklı bilgisayar USB iletişim elde edebilirsiniz, test iş güvenilirdir.
